Shaft-to-Shaft Torq-Tenders with Actuating Pin

Part Number: TT3X-CP

Quantity:

Click image to enlarge

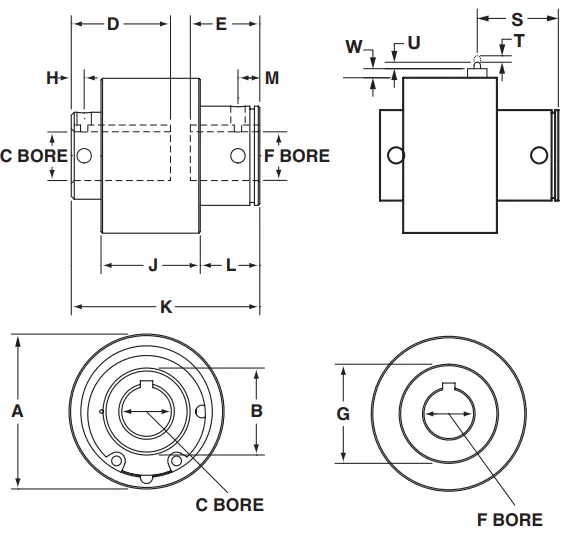

Specifications
Click for English
Click for Metric
  • Torque Range: 300 - 1,500 in-lbs (must specify)
  • Torque Range : 33-.9 - 169.5 Nm (must specify)
  • Minimum Bore: 0.750 inches
  • Minimum Bore : 19 mm
  • Max Shaft Bore (C): 1.500 inches
  • Max Shaft Bore (C) : 38 mm
  • Max Housing Bore (F): 1.500 inches
  • Max Housing Bore (F) : 38 mm
  • Housing Diameter (A): 3.625 inches
  • Housing Diameter (A) : 92.08 mm
  • Overall Length (K): 4.550 inches
  • Overall Length (K) : 115.57 mm
  • Dimension (B): 2.250 inches
  • Dimension (B) : 57.15 mm
  • Dimension (D): 3.080 inches
  • Dimension (D) : 78.23 mm
  • Dimension (E): 1.420 inches
  • Dimension (E) : 36.07 mm
  • Dimension (G): 2.500 inches
  • Dimension (G) : 63.50 mm
  • Dimension (H): 0.420 inches
  • Dimension (H) : 10.67 mm
  • Dimension (I): 0.555 inches
  • Dimension (I) : 14.10 mm
  • Dimension (J): 2.750 inches
  • Dimension (J) : 69.85 mm
  • Dimension (L): 1.250 inches
  • Dimension (L) : 31.70 mm
  • Dimension (M): 0.420 inches
  • Dimension (M) : 10.67 mm
  • Dimension (S): 1.791 inches
  • Dimension (S) : 45.5 mm
  • Dimension (T): 0.125 inches
  • Dimension (T) : 3.17 mm
  • Dimension (U): 0.125 inches
  • Dimension (U) : 3.17 mm
  • Dimension (W): 0.135 inches
  • Dimension (W) : 3.43 mm
  • Weight: 8 lbs
  • Weight : 3.63 kg

Adobe 3D PDF help
Configuration
C Bore
F Bore
