Configuration
C Bore

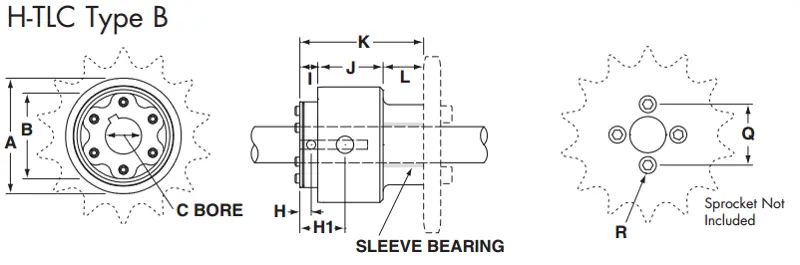

H-TLC Torque Limiters

Part Number: H-TLC-500-B

Specifications
Click for English
Click for Metric
  • Torque Range: 4 - 150 in-lbs
  • Torque Range : 0.5 - 16.9 Nm
  • Minimum Bore: 0.250 inches
  • Minimum Bore : 8 mm
  • Max Shaft Bore (C): 0.563 inches
  • Max Shaft Bore (C) : 15 mm
  • Outside Diameter (A): 2.000 inches
  • Outside Diameter (A) : 50.80 mm
  • Overall Length (K): 2.500 inches
  • Overall Length (K) : 63.50 mm
  • Dimension (B): 1.490 inches
  • Dimension (B) : 37.85 mm
  • Dimension (D): 1.625 inches
  • Dimension (D) : 41.28 mm
  • Dimension (E): 0.855 inches
  • Dimension (E) : 21.72 mm
  • Dimension (G): 1.490 inches
  • Dimension (G) : 37.85 mm
  • Dimension (H): 0.250 inches
  • Dimension (H) : 6.35 mm
  • Dimension (H1): 1.250 inches
  • Dimension (H1) : 31.75 mm
  • Dimension (I): 0.563 inches
  • Dimension (I) : 14.30 mm
  • Dimension (J): 1.187 inches
  • Dimension (J) : 30.15 mm
  • Dimension (L): 0.750 inches
  • Dimension (L) : 19.05 mm
  • Dimension (M): 0.375 inches
  • Dimension (M) : 9.53 mm
  • Bolt Circle (Q): 1.125 inches
  • Bolt Circle (Q) : 28.58 mm
  • Thread Size (R): 1/4"-20 x 1/2" Deep
  • Thread Size (R) : 1/4"-20 x 12.7 mm Deep
  • Weight: 0.5 lbs
  • Weight : 0.23 kg
