Configuration
C Bore

End of Shaft Torq-Tender with Actuating Disc

Part Number: TT2X-SD

Specifications
Click for English
Click for Metric
  • Torque Range: 18 - 350 in-lbs
  • Torque Range : 2.0 - 39.5 Nm
  • Minimum Bore: 0.375 inches
  • Minimum Bore : 10 mm

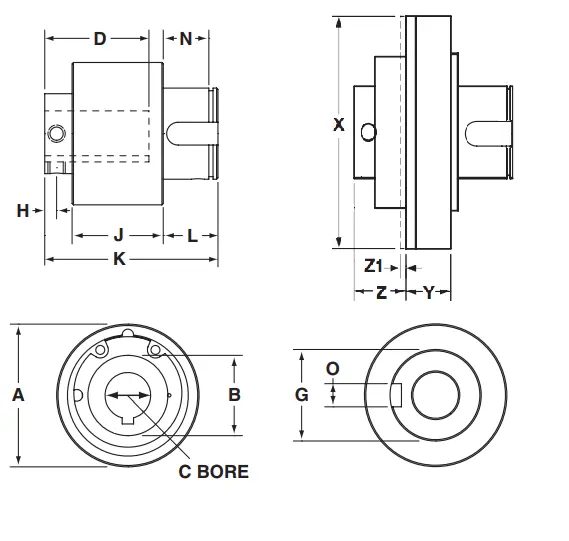

  • Max Bore (C): 0.750 inches
  • Max Bore (C) : 20 mm
  • Housing Diameter (A): 2.500 inches
  • Housing Diameter (A) : 63.50 mm
  • Overall Length (K): 2.950 inches
  • Overall Length (K) : 74.93 mm
  • Dimension (B): 1.500 inches
  • Dimension (B) : 38.10 mm
  • Dimension (D): 1.805 inches
  • Dimension (D) : 45.85 mm
  • Dimension (G): 1.625 inches
  • Dimension (G) : 41.30 mm
  • Dimension (H): 0.312 inches
  • Dimension (H) : 7.92 mm
  • Dimension (I): 0.455 inches
  • Dimension (I) : 11.56 mm
  • Dimension (J): 1.500 inches
  • Dimension (J) : 38.10 mm
  • Dimension (L): 1.000 inches
  • Dimension (L) : 25.40 mm
  • Dimension (N): 0.875 inches
  • Dimension (N) : 22.23 mm
  • Dimension (O): 0.375 inches
  • Dimension (O) : 9.53 mm
  • Dimension (X): 3.935 inches
  • Dimension (X) : 99.9 mm
  • Dimension (Y): 0.970 inches
  • Dimension (Y) : 24.6 mm
  • Dimension (Z): 0.740 Inches
  • Dimension (Z) : 18.8 mm
  • Dimension (Z1): 0.120 inches
  • Dimension (Z1) : 3.05 mm
  • Weig
