Configuration
C Bore

End-of-Shaft Mount Torq-Tenders with Actuating Pin

Part Number: TT3-JP

Specifications
Click for English
Click for Metric
  • Torque Range: 18 - 500 in-lbs
  • Torque Range : 2.0 - 56.5 Nm
  • Minimum Bore: 0.500 inches
  • Minimum Bore : 14 mm

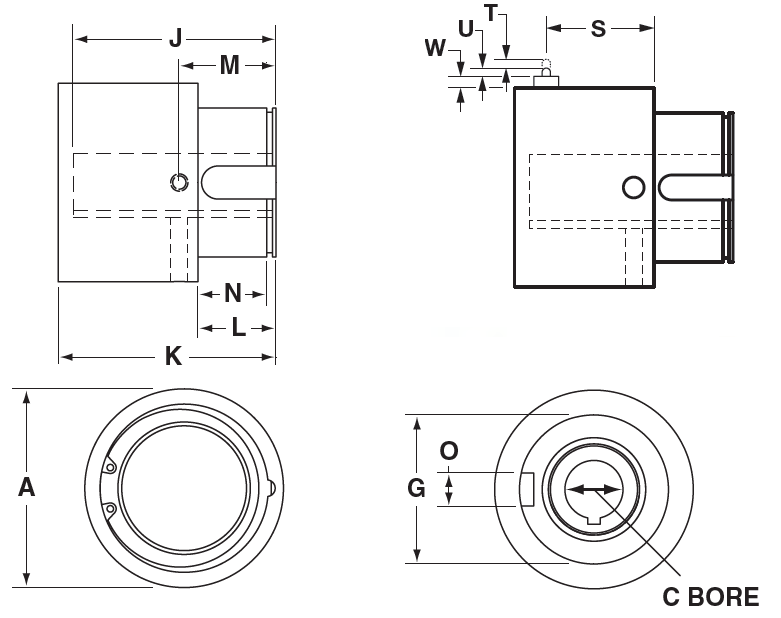

  • Max Bore (C): 1.125 inches
  • Max Bore (C) : 28 mm
  • Housing Diameter (A): 3.000 inches
  • Housing Diameter (A) : 76.2 mm
  • Overall Length (K): 3.294 inches
  • Overall Length (K) : 83.7 mm
  • Dimension (G): 2.250 inches
  • Dimension (G) : 57.15 mm
  • Dimension (J): 3.060 inches
  • Dimension (J) : 77.7 mm
  • Dimension (L): 1.188 inches
  • Dimension (L) : 30.2 mm
  • Dimension (N): 1.030 inches
  • Dimension (N) : 26.2 mm
  • Dimension (O): 0.500 inches
  • Dimension (O) : 12.7 mm
  • Dimension (S): 1.627 inches
  • Dimension (S) : 41.3 mm
  • Dimension (T): 0.125 inches
  • Dimension (T) : 3.18 mm
  • Dimension (U): 0.125 inches
  • Dimension (U) : 3.18 mm
  • Dimension (W): 0.180 inches
  • Dimension (W) : 4.57 mm
  • Weight : 1.47 kg
  • Weight: 3.25 lbs
