End-of-Shaft Mount Torq-Tenders with Actuating Disc

Part Number: TT3-JD

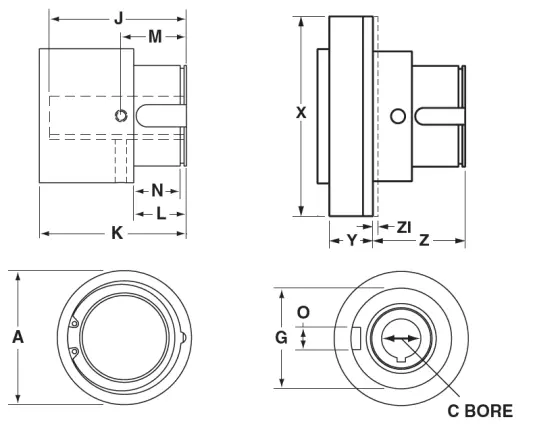

Specifications
Click for English
Click for Metric
  • Torque Range: 18 - 500 in-lbs
  • Torque Range : 2.0 - 56.5 Nm
  • Minimum Bore: 0.500 inches
  • Minimum Bore : 14 mm
  • Max Bore (C): 1.125 inches
  • Max Bore (C) : 28 mm
  • Housing Diameter (A): 3.000 inches
  • Housing Diameter (A) : 76.2 mm
  • Overall Length (K): 3.294 inches
  • Overall Length (K) : 83.7 mm
  • Dimension (G): 2.250 inches
  • Dimension (G) : 57.15 mm
  • Dimension (J): 3.060 inches
  • Dimension (J) : 77.7 mm
  • Dimension (L): 1.188 inches
  • Dimension (L) : 30.2 mm
  • Dimension (N): 1.030 inches
  • Dimension (N) : 26.2 mm
  • Dimension (O): 0.500 inches
  • Dimension (O) : 12.7 mm
  • Dimension (X): 4.480 inches
  • Dimension (X) : 113.8 mm
  • Dimension (Y): 0.970 inches
  • Dimension (Y) : 24.6 mm
  • Dimension (Z): 2.060 inches
  • Dimension (Z) : 52.3 mm
  • Dimension (Z1): 0.120 inches
  • Dimension (Z1) : 3.05 mm
