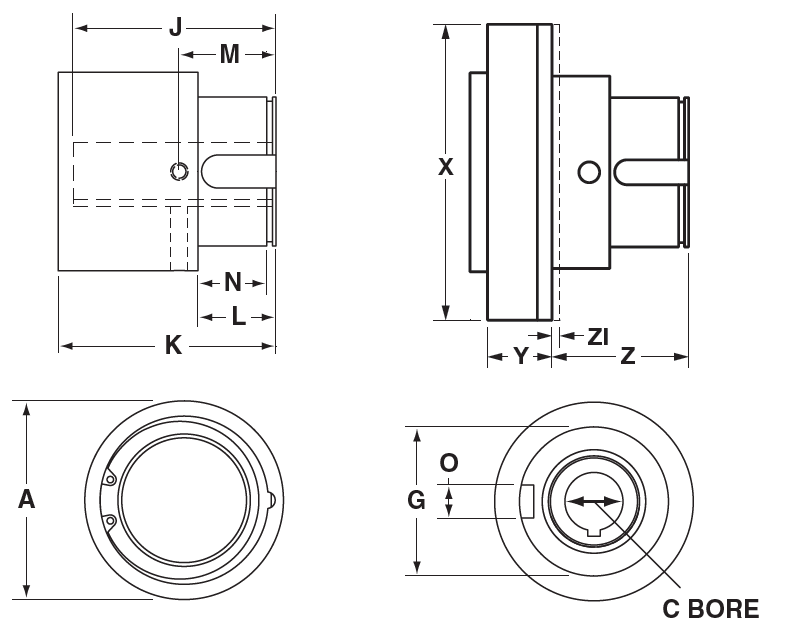

End-of-Shaft Mount Torq-Tenders with Actuating Disc

Part Number: TT2-JD

Specifications
Click for English
Click for Metric
  • Torque Range: 4 - 140 in-lbs
  • Torque Range : 0.5 - 15.8 Nm
  • Minimum Bore: 0.3125 inches
  • Minimum Bore : 8 mm
  • Max Bore (C): 0.625 inches
  • Max Bore (C) : 15 mm
  • Housing Diameter (A): 2.165 inches
  • Housing Diameter (A) : 55.0 mm
  • Overall Length (K): 2.110 inches
  • Overall Length (K) : 53.6 mm
  • Dimension (G): 1.625 inches
  • Dimension (G) : 41.3 mm
  • Dimension (J): 1.950 inches
  • Dimension (J) : 49.5 mm
  • Dimension (L): 0.750 inches
  • Dimension (L) : 19.0 mm
  • Dimension (N): 0.625 inches
  • Dimension (N) : 15.9 mm
  • Dimension (O): 0.375 inches
  • Dimension (O) : 9.5 mm
  • Dimension (X): 3.485 inches
  • Dimension (X) : 88.5 mm
  • Dimension (Y): 0.970 inches
  • Dimension (Y) : 24.6 mm
  • Dimension (Z): 0.900 inches
  • Dimension (Z) : 22.9 mm
  • Dimension (Z1): 0.120 inches
  • Dimension (Z1) : 3.05 mm
  • Weight : 0.57 kg
  • Weight: 1.25 lbs
