Quantity:

Click image to enlarge

Adobe 3D PDF help
Configuration
C Bore
F Bore

Regular Throught-Shaft Torq-Tenders

Part Number: TT3-B

Specifications
Click for English
Click for Metric

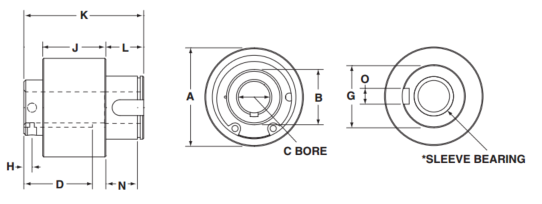

  • Dimension A: 3.000 inches
  • Dimension A : 76.20 mm
  • Dimension B : 44.45 mm
  • Dimension B: 1.750 inches
  • Dimension D : 53.34 mm
  • Dimension G: 1.750 inches
  • Dimension G : 44.40 mm
  • Maximum Torque Setting: 500 in-lbs
  • Dimension H : 7.92 mm
  • Dimension H: 0.312 inches
  • Dimension I: 0.470 inches
  • Dimension I : 11.94 mm
  • Maximum Torque Setting : 56.5 Nm
  • Dimension J: 1.812 inches
  • Dimension J : 46.02 mm
  • Dimension K: 3.470 inches
  • Dimension O: 0.375 inches
  • Dimension K : 88.14 mm
  • Dimension L: 1.187 inches
